一.    聚乙烯熱收縮薄膜的生（shēng）產
包裝用聚（jù）乙烯熱收縮薄膜的生（shēng）產（chǎn），既可以采用單泡法（直接吹（chuī）塑，吹塑時隻有一個泡管）也（yě）可以采（cǎi）用雙泡法（先製得坯膜，坯膜再經過加熱並進行第二次吹脹，生產時有兩個泡（pào）管（guǎn））。其中以單泡法（fǎ）最為簡（jiǎn）便，產品的生產成本也最為低廉，且該法可利用生產普通聚乙烯吹塑薄膜的設備略加改進，進行生產（chǎn），因此工業（yè）化的包裝用聚乙烯熱收縮薄膜產品，毫無例外地均采（cǎi）用吹塑（單泡）法（fǎ）生產。www.proease.com流延（yán）膜設備

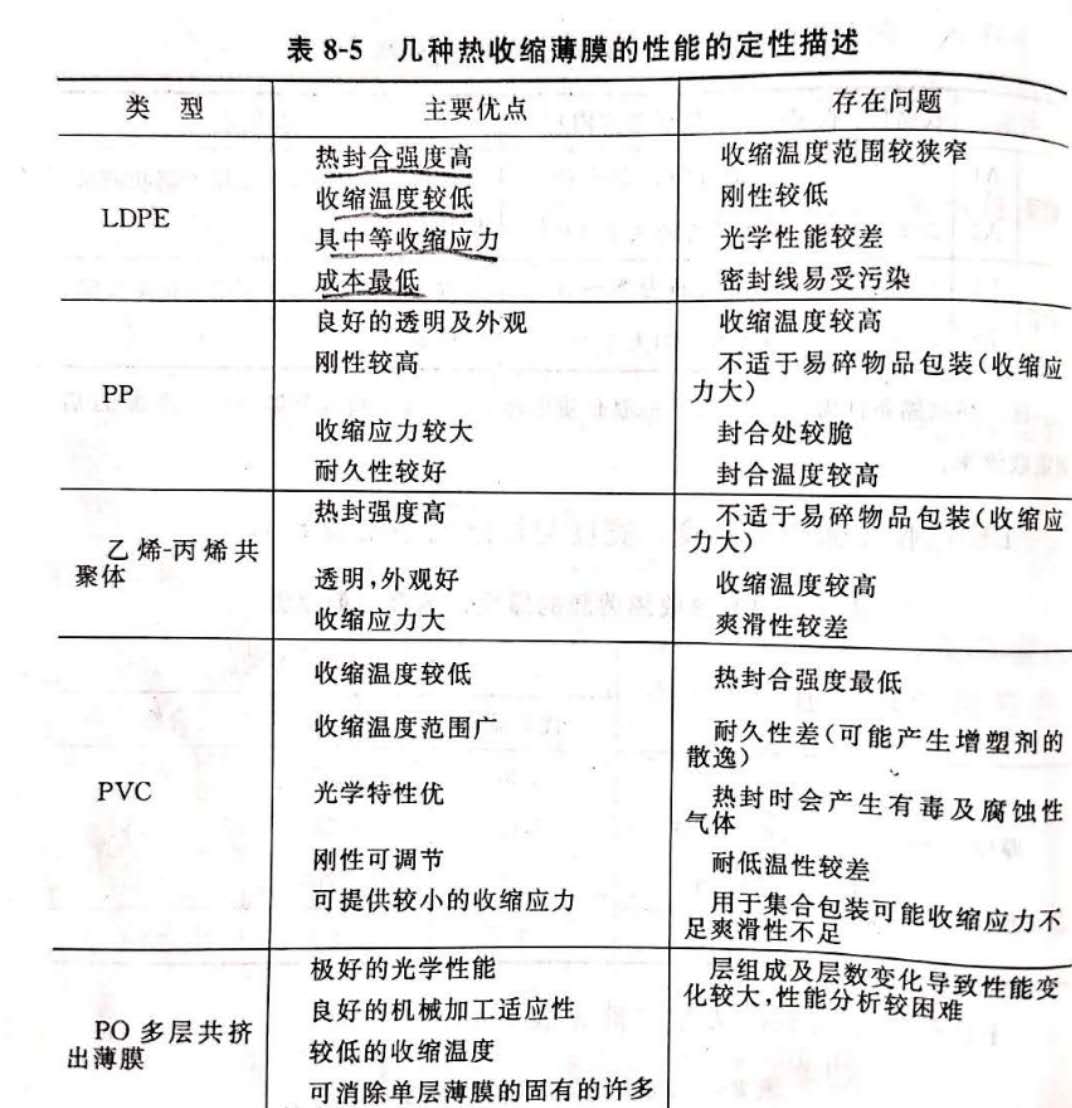

生產聚乙烯熱收縮薄膜，主要應把握PE樹脂的選擇、薄膜拉伸的工藝控製、溫度及冷卻控製等幾個環節。
1.原料的選擇
密度較低：PE樹脂有高密度（dù）、低密度兩（liǎng）個（gè）大類。密度較高的PE分子支（zhī）鏈較少，分子（zǐ）的規（guī）整性較好，有較好的結晶（jīng）性，這類PE製得的薄膜機械強度較高，但透明性較差，特別是由它製得的熱收（shōu）縮薄膜，恒溫收縮曲線的收（shōu）縮、高溫不敏感區域狹窄、收縮性能不佳，因此製造（zào）聚乙烯（xī）熱收縮薄（báo）膜時，應選擇密度較低的聚乙（yǐ）烯（一般選用密度在0.920~0.925g/cm3的（de）聚乙（yǐ）烯）。

熔體流（liú）動速率低，則分子量較高，分子之間的（de）纏結點多，用於（yú）生產熱收縮薄膜時，容易在薄膜中形成、保留強迫彈性變形，從而產生較大的收（shōu）縮率。因此，製造聚乙烯熱收縮薄（báo）膜時，選擇熔體流動（dòng）速率較（jiào）低的聚（jù）乙烯為好，熱收縮薄膜所用聚乙烯的（de）熔體流動速率一般應不大於（yú）5g/10min,最（zuì）好在1.0g/10min以下。

薄膜的收縮性能與樹脂的分子量分布度（dù）有關。一般來講，分子量分布寬者，熱收（shōu）縮性能較好（hǎo），因此如有條件，生（shēng）產熱收縮薄膜時最好（hǎo）選用雙峰類聚乙烯樹脂。www.proease.com流延膜設備

2.生產工藝流程及工藝（yì）參數的影響（xiǎng）
（1)聚乙烯（xī）熱收縮薄膜的生產工藝與普通的聚乙烯吹塑薄膜的生產（chǎn）工藝基本相同，可表述如下。

PE樹（shù）脂
擠出塑化
吹脹、拉伸成（chéng）型
冷卻
牽引
收卷
聚乙烯熱收縮
薄膜膜卷

（2)生產工藝（yì）對聚乙烯熱收縮薄膜收縮（suō）性能的影響

要製取（qǔ）高熱（rè）收縮性能的聚乙烯（xī）熱收縮薄膜，除了聚（jù）乙烯原料的選擇之外，生產工藝條件也是十分重要的因素。特別是拉伸倍率（吹脹比及牽伸比）、泡管冷固線的高（gāo）低，對產（chǎn）品（pǐn）的熱（rè）收縮性能具有十分明顯的（de）影（yǐng）響（xiǎng）。www.proease.com流延膜設備

①收縮率與拉伸比之間的關係
薄膜內的強迫彈性變形源（yuán）於生產過程中薄膜（mó）內的分子（zǐ）定向，它是聚乙烯熱（rè）收縮（suō）薄膜獲（huò）得熱（rè）收縮性（xìng）能（néng）的必要條件，因此牽伸比增大，薄膜的縱向收縮率增加；吹脹比越大，橫向收縮率增加。

      南京含羞草视频网站精工機械有限公司有專業的流延膜生產線，公司主營的（de）流延膜製造生產線有:TPU熱熔膠膜生產線（xiàn），CPP/CPE流延膜生產線（xiàn），EVA太陽能封裝膠膜生產線，PE衛生透氣膜生產線，PVDF流延膜生產線，PP三維立體薄膜生產線，醫用血（xuè）液（yè）淨化（huà）薄膜生產線，多層共擠阻隔膜生產線，LLDPE纏繞膜生產線等。

公司地址:江蘇省南京市江寧區秣陵街道開拓路11號
聯係方式:025 5183 9686/133 9078 0291
